3D 뷰
기획설계 결과를 기반으로 생성된 입체적인 건축 볼륨과 주변 건물·지형 데이터를 반영한 3D 공간을 자유롭게 둘러볼 수 있습니다.
1. 뷰 모드
•
플렉시티의 3D 뷰는 두 가지 시각화 모드를 제공합니다.
•
건축 용도별 3D : 건축 용도에 따라 컬러가 구분되어, 건물 내 용도 분포를 한눈에 확인할 수 있습니다.
•
평면 계획 3D : 층별 세대 구성, 코어·복도 배치 등 내부 구조를 입체적으로 검토할 수 있습니다.
유의사항
평면 계획 3D가 활성화 되지 않습니다.
•
평면 계획 3D는 일부 용도(주거·준주거 중심)에 한해 제공됩니다.
•
토지 형상이 복잡하거나 부정형일 경우, 자동 도출이 제한될 수 있습니다.
•
도출 조건을 정확히 알 수 없을 때는 채널톡으로 문의해 주세요.
비주거용 건축물
•
코어 계획만 제공합니다.
주거 / 준주거용 건축물
•
최대 용적률 확보를 위해 중·편복도형으로 계획된 경우 평면 3D가 제공됩니다.
•
다세대 / 다가구일 경우, 층별 세대 분할이 2세대 이하이면서 코어가 중앙 배치 가능한 경우 평면 계획 3D가 제공됩니다.
•
전용면적을 넓게 설정할수록 평면 계획 도출 확률이 높아집니다.

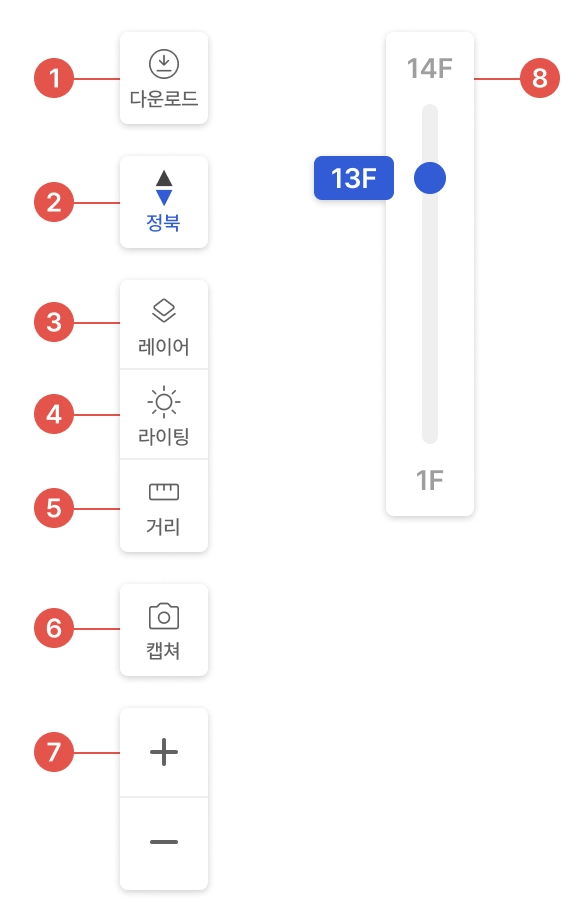

2. 툴바
1. 다운로드
선택한 토지의 지적도와 3D 뷰를 obj파일로 다운로드하여 편집 혹은 이어지는 건축설계 단계에 활용할 수 있습니다.
2. 정북
3D 뷰를 최초 시점으로 되돌립니다.(정북 방향)
3. 레이어
3D 뷰에서 표현할 요소를 on/off할 수 있습니다.
4. 라이팅
실제 계절과 시간에 따른 태양 고도를 확인할 수 있습니다. 주변 건물에 미치는 음영의 영향을 시뮬레이션하여 문제될 소지를 미리 방지할 수 있습니다.
5. 거리
3D 뷰에 표현된 요소 내의 거리를 측정할 수 있습니다. esc 키를 누르면 거리 측정 모드가 종료됩니다.
6. 캡쳐
현재 3D 뷰를 png파일로 저장합니다.
7. Zoom In/Out
3D 뷰를 확대/축소할 수 있습니다. 마우스 스크롤과 같은 기능을 합니다.
8. 층별 평면 보기
(평면 계획 3D에서만 작동): 3D 뷰가 해당 층까지 표시되어 층별 평면을 확인할 수 있습니다.
